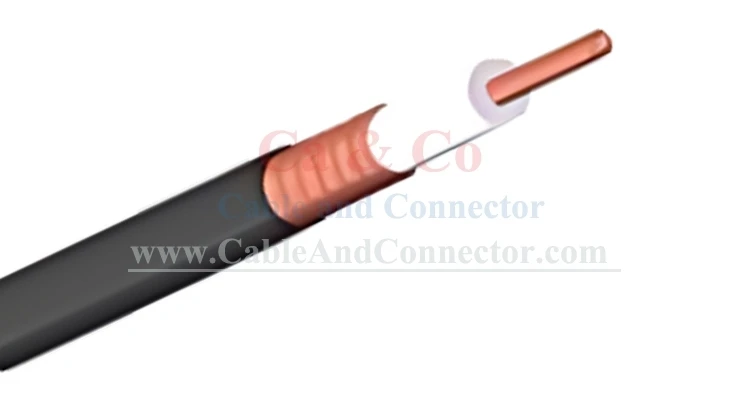

7/8 "lágt tap fóðrara snúru skarar fram úr í mörgum háum -} Power RF kerfum, sérstaklega fyrir forrit sem krefjast langrar - fjarlægðar, há - afl, og hátt - merki gæðasending. Multi - Laghlífar, kapallinn standast í raun ytri rafsegultruflanir (EMI) og útvarpsbylgjur (RFI), tryggja skýran og stöðugan merkisflutning. Býður upp á framúrskarandi rafmagnsafköst en einnig mikla endingu, sem er fær um að standast hörð rekstrarumhverfi.
7/8 "Lágt tap fóðrara, innri leiðari: 9,45 ± 0,10 mm slétt koparrör+dielectric: 22,80 ±
0,30 mm Foed PE+ytri leiðari: 25,20 ± 0,20 mm hringbárt koparrör, jakki: 27,80 ±
0,30 PE eða lítill reykhalógen - ókeypis eldur - Retardant PE er valfrjálst, pökkun: 500m/tré DRU
M., innri leiðari: 9,45 ± 0,10 mm slétt kopar rör+dielectric: 22,80 ± 0,30 mm freyði PE+O
Leiðari í legi: 25,20 ± 0,20 mm hringbárt koparrör, jakki: 27,80 ± 0,30 PE eða lítill reykur
Halogen - ókeypis eldur - Retardant PE er valfrjálst, pökkun: 500m/tré tromma.
Forskrift
|
Liður |
Forskrift |
|||||
|
Smíði |
||||||
|
Efni |
Þvermál (mm) |
|||||
|
Innri leiðari |
Slétt koparrör |
9.30 |
||||
|
Dielectric |
Foed Pe |
22.8 |
||||
|
Ytri leiðari |
Hringur bylgjupappa koparrör |
25.4 |
||||
|
Jakki |
Pe eða lítill reykur halógen - ókeypis eldur - Retardant PE |
27.8 |
||||
|
Rafmagns- og vélrænni eiginleikar |
||||||
|
Viðnám (ohm) |
50±1 |
|||||
|
Þéttni (PF/M) |
74 |
|||||
|
Hraði (%) |
89 |
|||||
|
Hámarksaflseinkunn (KW) |
91 |
|||||
|
RF hámarksspenna (KV) |
3.0 |
|||||
|
Einangrunarviðnám (M Ω. Km) |
>5000 |
|||||
|
Klippa - off tíðni (GHz) |
5.0 |
|||||
|
Einangrunarspenna (KV) |
10 |
|||||
|
Innri leiðari DC viðnám (Ω/km) |
1.4 |
|||||
|
Ytri leiðari DC viðnám (Ω/km) |
1.2 |
|||||
|
Jakka neisti (KV) |
8.0 |
|||||
|
Hlífðarvirkni (DB) |
>120 |
|||||
|
Mín. Stök beygju radíus (mm) |
90 |
|||||
|
Mín. Endurtekin beygju radíus (mm) |
250 |
|||||
|
Fjöldi Bends |
15 |
|||||
|
Togstyrkur (kg) |
153 |
|||||
|
Geymsluhitastig (gráðu) |
-55-+85 |
|||||
|
Uppsetningartímabil (gráðu) |
-40-+60 |
|||||
|
Rekstrartímabil (gráðu) |
-55-+85 |
|||||
|
VSWR minna en eða jafnt og (afturtap meira en eða jafnt og DB) |
Tíðni 0,005-3GHz 0,8-1,0GHz 1,7-2.0GHz 2.0-2.4GHz |
DB |
||||
|
1.15 (23) |
||||||
|
1.10 (26) |
||||||
|
1.10 (26) |
||||||
|
1.10 (26) |
||||||
|
Demping (VSWR1.0, snúru temp.20 gráðu) og meðalkraftur (VSWR1.0, umhverfis temp.40 gráðu) |
||||||
|
Tíðni (MHZ) |
Demping (db/ 100m) |
Meðalmáttur (KW) |
||||
|
100 |
1.16 |
7.49 |
||||
|
200 |
1.66 |
5.21 |
||||
|
450 |
2.56 |
3.39 |
||||
|
800 |
3.51 |
2.48 |
||||
|
900 |
3.75 |
2.32 |
||||
|
1000 |
3.97 |
2.19 |
||||
|
1500 |
4.99 |
1.74 |
||||
|
1800 |
5.54 |
1.53 |
||||
|
2000 |
5.88 |
1.48 |
||||
|
2200 |
6.21 |
1.42 |
||||
|
2400 |
6.54 |
1.31 |
||||
|
2500 |
6.69 |
1.26 |
||||
|
3000 |
7.45 |
1.17 |
||||
